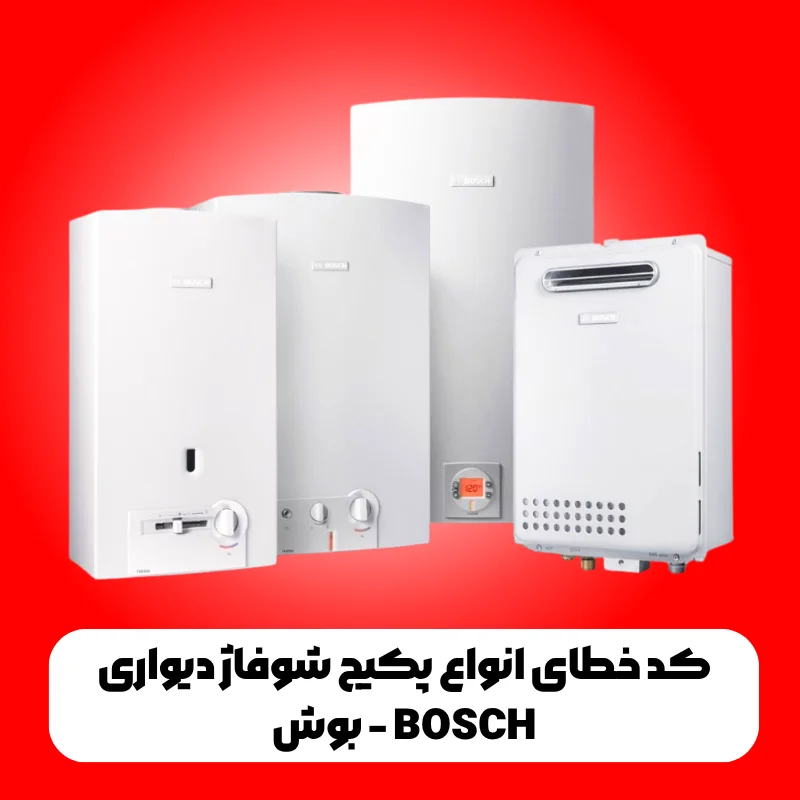

اختلال در کارکرد پکیج های بوش به شکل علائم مختلفی بروز پیدا می کند. با توجه به مدل دستگاه این علائم به صورت نمایش کدهای خطا و یا روشن و خاموش شدن چراغ ها رویت می شود. شناخت این علائم بخشی مهم در پروسه عیب یابی پکیج بوتان، بوش و سایر مدل های این دستگاه است. کم شدن فشار اب، عدم گرمایش آب مصرفی، خاموش و روشن کردن پکیج و…. از جمله مشکلات رایجی هستند که در این پکیج های بوش به کرات مشاهده می شوند. برای دریافت کارکرد مناسب و راندمان بالا لازم است از رایج ترین عیب ها و کدهای خطای در مدل های مختلف این دستگاه و نحوه رفع آنها اطلاع کافی داشت.

فهرست مطالب

1 عیب یابی پکیج بوش در مدل های دیجیتال
2 عیب یابی مدل های دیجیتال پکیج های بوش
3 عیب یابی مدل های آنالوگ پکیج های بوش

عیب یابی پکیج بوش در مدل های دیجیتال

در مدل های دیجیتال پکیج های بوش عیب یابی دستگاه بر اساس کد خطای نمایش داده شده در نمایشگر انجام می شود که به صورت زیر است:

عیب یابی مدل های دیجیتال پکیج های بوش

کد خطا	مفهوم
A2	مشکل در محدود کننده گاز دودکش
A3	اشکال در در دسته سیم پکیج
A4	اشکال در سنسور دمای جریان برگشتی
A7	خراب بودن سنسور دمای آب گرم مصرفی
A9	عملکرد نادرست حسگر دمای خروجی
AD	خراب شدن سنسور دمای مخزن
C1	پایین بودن دور فن
C4	باز نشدن کنتاکت ها در زمان خاموش بودن فن
C6	بسته نشدن کنتاکت ها
C7	کار نکردن فن
CA	بیش از حد بودن جریان آب پکیج
E0	مشکل نرم افزاری یا سخت افزاری در پکیج
E1	بالا بودن دما
E2	معیوب بودن سنسور دمای جریان رفت
E3	اشکال در سنسور دمای دودکش
E9	مشکل در ترموستات پکیج
EA	عدم تشکیل شعله
EC	خرابی الکترود
F7	مشکل در میله یونیزاسیون
FA	اشکال در میله یونیزاسیون
FD	فشار دادن کلید ریست به دفعات زیاد

نمایش این کد خطا مربوط به زمانی است که محدود کننده گاز دودکش به دلایلی چون نشت گاز، اتصال نادرست سیم ها و بالا بودن دمای گاز درون دودکش با مشکل مواجه شده است؛ در چنین مواقعی، راه حل های زیر را امتحان کنید:

بررسی کارکرد محدود کننده گاز دودکش و تعمیر و یا تعویض آن
چک اتصال صحیح سیم برد کنترل و محدود کننده
بررسی نشتی گاز در محفظه احتراق و مبدل حرارتی و رفع آن

2. ارور A3 در نمایشگر پکیج

این خطا به معنای مشکل در دسته سیم پکیج است. راهکار رفع این ارور این است که مقاومت روی دسته سیم اندازه گیری شود.

3. علت نمایش خطای A4 در صفحه پکیج

در عیب یابی پکیج بوش، ارور A4 به این معنا است که اتصال حسگر دمای جریان برگشتی آسیب دیده و سیستم ایمنی دودکش فعال شده است. این خطا نشان می دهد که دودکش به طور صحیحی نصب نشده و در نتیجه گازهای آن داخل اتاق پخش شده است. برای رفع این موضوع، راهنمای زیر را بخوانید:

اندازه گیری مقاومت سیم کشی سیستم ایمنی دودکش و تعویض آن در شرایط رویت مقاومتی بیش از 0.1 اهم
بررسی آسیب یا زنگ زدگی در اتصال سنسور دمای جریان برگشتی
بررسی مناسب بودن روکش دودکش

4. دلیل نمایش ارور A7

ارور A7 به خراب بودن سنسور دمای آب گرم مصرفی و یا ایراد در NTC مصرفی اشاره می کند که می توانید با استفاده از راهکار زیر، این مشکل را رفع کنید:

بررسی قطعی یا اتصال کوتاه حسگر دما و کابل و تعویض آن در صورت لزوم

5. عیب یابی ارور A9 در پکیج های دیجیتال

نمایش این کد خطا در پکیج های بوش به عدم بسته شدن کنتاکت ها اشاره دارد. برای رفع آن باید تمام اتصالات آن (دوشاخه، کابل فن و ..) را بررسی و در صورت لزوم تعویض کرد.

10. دلیل ارور C7 در پکیج های دیجیتال بوش

کد ارور C7 نشان دهنده عدم عملکرد صحیح فن است؛ در این حالت سنسور سرعت چرخش فن خراب شده و در نتیجه سیگنالی از آن دریافت نمی شود. برای رفع این مشکل، موارد زیر را به صورت درست انجام دهید:

بررسی اتصال سیم روی فن و برد کنترل پکیج
نصب صحیح ولتاژ دستگاه و تنظیم آن روی VAC 120

11. نحوه عیب یابی خطای CA در پکیج های بوش

برای عیب یابی پکیج بوش و کد خطا CA باید موارد زیر را به صورت اصولی انجام دهید:

چک اتصالات در سیم شیر آب و پانل کنترل
بررسی فشار آب و سرعت جریان آن (این دو کمیت باید به ترتیب 150 PSI و 10 GPM باشند.)

12. علت نمایش ارور E0

کد E0 به معنای مشکل نرم افزاری یا سخت افزاری در پکیج است که می توانید با راه حل های زیر، آن را رفع کنید:

ریست دستگاه
اطمینان از سالم بودن برد
بررسی اتصالات سیم و برد کامپیوتر پکیج

13. رفع خطای E1 در پکیج های بوش

نمایش این کد به معنای بالا بودن دما است. در این وضعیت دمایی که توسط حسگر دمای خروجی تشخیص داده شده حداقل 85 درجه سانتی گراد می باشد. یکی از دلایل موثر در این افزایش دما می تواند تجمع رسوب در دستگاه باشد. برای رفع این مشکل شما باید نحوه رسوب زدایی پکیج را پیش بگیرید و طبق نکات زیر، عمل کنید:

بررسی صحت کارکرد سنسور دمای خروجی و اتصالات درست آن
رسوب زدایی پکیج

14. نحوه رفع خطای E2 در پکیج

مواجه شدن با کد خطا E2 در پکیج های بوش نشان می دهد که سنسور دمای جریان رفت (دمای آب ورودی) معیوب شده است. برای رفع این مشکل، موارد زیر را بررسی کنید:

حسگر دمای آب ورودی
اتصالات سیم کشی

15. علت ارور E3 در پکیج بوش

هنگامی که این کد خطا نمایش داده می شود، سنسور دمای دودکش با مشکل مواجه شده است. چنانچه دمای گازهای حاصل از احتراق به بیش از 90 درجه برسد، پکیج خاموش می شود و شما باید با استفاده از موارد زیر، این مشکل را رفع کنید:

کاهش حداکثر دما و فشار آب
بررسی و تمیز کردن مبدل های حرارتی

16. دلیل نمایش کد خطای E9 و نحوه رفع آن

هنگامی که این ارور را در صفحه پکیج مشاهده می کنید، یعنی ترموستات پکیج بوش دچار مشکل شده است. اولین راهکار برای رفع، بررسی ترموستات و تعویض کردن آن است، اگر همچنان مشکل رفع نشد، موارد زیر را انجام دهید:

بررسی اجزایی مانند پمپ، فیوز و حسگر محدود کننده دما
هواگیری پکیج
چک فشار کاری سیستم گرمایش

17. علت ارور EA در پکیج بوش

در زمان عیب یابی پکیج بوش مشاهده این کد عدم تشکیل شعله را نشان می دهد. در این حالت به دلایلی مانند فشار اندک گاز، شل بودن اتصالات سیم و وجود هوا در شیلنگ گاز در هنگام جریان آب جرقه ای ایجاد نمی شود. برای رفع این مشکل، طبق دستورات زیر عمل کنید:

بررسی الکترودها و تعویض در صورت نیاز
بررسی تنظیمات گاز، سیستم گاز خروجی و شیر کنترل گاز
تمیز کردن مبدل حرارتی

18. علت نمایش ارور EC و نحوه رفع آن

این کد نشان می دهد فرایند یونیزاسیون الکترودها در حین گرم کردن آب به دلایلی چون وجود CO2، فشار کم گاز و یا مسدود شدن دودکش با مشکل مواجه شده است. برای رفع ارور EC، نکات زیر را انجام دهید:

برطرف کردن گرفتگی دودکش
بررسی دودکش

19. راه حل ارور F7 پکیج بوش

نمایش این کد در پکیج های دیواری بوش بروز مشکل در میله یونیزاسیون دستگاه است. در این حالت در هنگام خاموش شدن پکیج شعله وجود دارد. آسیب در برد کنترل یکی از دلایلی است که در عیب یابی پکیج بوش هنگام مشاهده این کد به ان اشاره می شود.

20. علت بروز ارور FA در سیستم پکیج

این کد نقص در مدار شیر گاز را نشان می دهد؛ در این حالت با بستن شیر گاز همچنان شعله وجود دارد. بنابراین برای رفع این مشکل، اقدامات زیر را انجام دهید:

بررسی میزان جرم الکترودها و تعویض در صورت لزوم
بررسی رطوبت صفحه مدار شیر گاز و خشک کردن آن
تمیز یا تعمیر کردن سیستم خروجی گاز

21. رفع خطای FD پکیج بوش

این ارور به مفهوم آن است که دکمه ریست پکیج بیش از 30 ثانیه نگه داشته شده است. برای رفع این ارور، دکمه ریست به مدت حداکثر 30 ثانیه نگه دارید.

عیب یابی مدل های آنالوگ پکیج های بوش

عیب یابی پکیج های بوش در مدل های آنالوگ بر اساس فعال شدن چراغ های LED تعبیه شده روی دستگاه انجام می شود. برخی از رایج ترین خطاهای نمایش داده شده در این مدل پکیج ها عبارت است از:

حالت چشمک زن	مفهوم	راه حل
1. خاموش و روشن شدن چراغ دکمه ریست هر 2 ثانیه و چشمک زدن ال ای دی دوم از چپ	فعال شدن ترموستات حد	بررسی حسگر گرمایش، گردش آب در مدار، ترموستات حد، عدم وجود هوا در سیستم، فشار مدار گرمایش و نشتی آن، پمپ، شیر هواگیر خودکار
2. خاموش و روشن شدن چراغ دکمه ریست هر 1 ثانیه و چشمک زدن ال ای دی سوم از چپ	عدم تشکیل شعله	بررسی فشار گاز ورودی، هوای داخل لوله گاز، فشار گاز ورودی به مشعل، میله یونیزاسیون و برد
3. خاموش و روشن شدن چراغ دکمه ریست هر 2 ثانیه و چشمک زدن ال ای دی چهارم از چپ	ارسال سیگنال اشتباه به سنسور شعله	بررسی خوردگی کابل ها، عدم وجود شعله داخل مشعل و عدم وجود رطوبت در برد
4. خاموش و روشن شدن چراغ دکمه ریست هر 4 ثانیه و چشمک زدن ال ای دی سوم و پنجم	اشکال در سنسور گرمایش	بررسی حسگر شوفاژ، کابل ها و برد
5. چشمک زدن ال ای دی پنجم	افزایش دمای داخلی پکیج به بیش از 90 درجه	بررسی مبدل ثانویه حسگر آب مصرفی، اتلاف حرارت، تنظیم دما در مدار گرمایش، پمپ و گردش آب در مدار
6. خاموش و روشن شدن چراغ دکمه ریست هر 4 ثانیه و چشمک زدن ال ای دی دوم و پنجم	اشکال در حسگر دود پکیج	بررسی برد، حسگر دود و کابل ها

رایج ترین اشکالات فنی پکیج بوش عبارتند از:

فشار آب کم
روشن نشدن LED ها
گرم نشدن آب
کم بودن دبی آب پکیج
داغ بودن یا سرد بودن بیش از حد آب
سرو صدا کردن بیش از حد پکیج

1. کم بودن فشار آب پکیج

این مشکل به دلیل استفاده همزمان چند مصرف کننده از آب گرم، نامناسب بودن فشار گاز و بالا بودن دمای تنظیم شده روی دستگاه ایجاد می شود. شما می توانید برای رفع این مشکل، طبق موارد زیر عمل کنید:

اطمینان از مناسب بودن فشار گاز
پایین آوردن دمای تنظیم شده آب خروجی جهت افزایش سرعت جریان آب

2. روشن نشدن LED های پکیج

این ایراد به دلایلی چون قطع برق اصلی، معیوب بودن فیوز، ترانسفورماتور و دیگر قطعات مشابه ایجاد می شود. برای روشن شدن چراغ های پکیج، ولتاژ برق ورودی، فیوز و برد دستگاه را بررسی کنید.

3. عدم گرمایش لازم آب مصرفی

تنظیم نشدن سلکتور گرمایش و یا خراب بودن سنسور آن از دلایل بروز این ایراد هستند که راه حل آن ها، شامل موارد زیر می شود:

بررسی ترموستات سلکتور گرمایش و سنسور آن
چک برد الکترونیکی و تنظیم تابستانی و زمستانی پکیج

4. کافی نبودن دبی آب پکیج

مهم ترین دلیل مطرح شده جهت عیب یابی پکیج بوش هنگام بروز این ایراد پایین بودن فشار آب ساختمان است؛ با این حال، احتمال دارد که کثیف شدن فیلترها و مبدل دستگاه نیز در این موضوع نقش داشته باشند. برای رفع این مشکل، موارد گفته شده را بررسی کنید:

بررسی فشار آب ورودی
تمیز کردن مبدل و فیلترها
استفاده از سایز مناسب کم کننده حجم دبی

5. داغ بودن بیش از حد آب پکیج

مهم ترین دلایل ایجاد این خطا عبارت است از:

کثیف بودن فیلتر
مسدود بودن مسیر آب ساختمان
رسوب گیری دستگاه
تنظیم دمای دستگاه در مقادیر زیاد

راه حل های رفع این خطا، شامل موارد زیر می شود:

تمیز کردن فیلتر ورودی آب
بررسی انسداد شیر آب، فیلتر آب و سر دوش
رسوب زدایی دوره ای
تنظیم دمای آب خروجی دستگاه در مقدار پایین

6. پایین بودن دمای آب مصرفی

در زمان عیب یابی پکیج بوش هنگام مواجه با این ایراد دو دلیل عدم نحوه تنظیم شعله پکیج یا خاموش و روشن شدن دائم شعله مطرح می شود. که برای رفع آن باید، موارد زیر را بررسی کنید:
