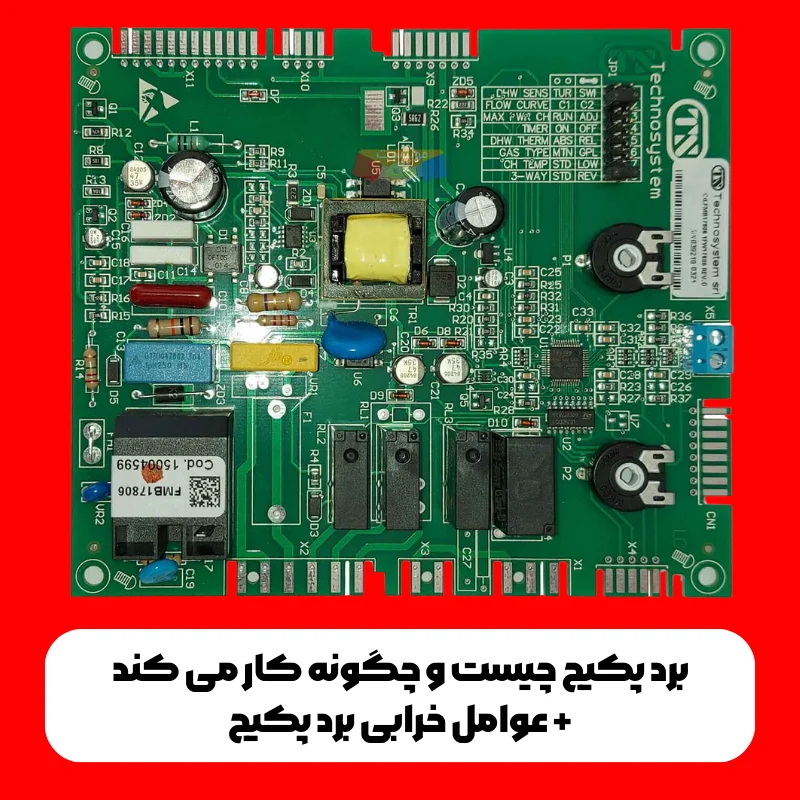

برد پکیج چیست و چگونه کار می کند؟

(برد پکیج بوتان و ایران رادیاتور چیست) (عوامل خرابی برد پکیج دیواری) (تعمیر برد پکیج دیواری)

همانطور که می دانید پکیج شوفاژ دیواری دستگاهی است که با کمک آن می توانیم گرمایش محیط و آب گرم مصرفی را تامین کنیم. پکیج ها معمولا دارای قطعات متعددی می باشند که ایجاد برای هماهنگی، برقراری ارتباط بین قطعات و روشن شدن پکیج نیازمند قطعه ای به نام برد می باشیم.

وظیفه ی اصلی برد ارسال دستور به قطعات پکیج برای روشن و خاموش شدن آن می باشد. همچنین در صورتی که قطعه ای معیوب شود برد دستگاه از طریق ارتباطی که با دیگر قطعات دارد، از روشن شدن، آتش سوزی، ذوب شدن قطعات دستگاه و …. جلوگیری می کند.

برد پکیج قلب آن محسوب می شود و با معیوب شدن آن پکیج به طور کامل به مشکل بر می خورد.

برای محافظت از برد پکیج می توانید از محافظ برق نگار آزمایش  تک خانه بوتان استفاده نمایید تا نوسانات برق و مشکلات الکتریکی به برد پکیج آسیب وارد نکند.

برد پکیج از چه قطعاتی ساخته شده است؟

در برد های پکیج معمولا قطعات متعددی مانند فیوز، ترانس، آی سی، رله و غیره… استفاده می شود.

بیشترین خرابی برد های پکیج معمولا مربوط به رله فن می باشد. در صورت خرابی رله فن برد پکیج، مجموعه فن پکیج به مشکل بر میخورد، امکان دارد فن دستگاه اصلا روشن نشود یا به صورت مداوم و بدون استراحت کار کند.

یکی دیگر از خرابی های برد پکیج مربوط می شود به نوسانات برق، این نوسانات باعث می شوند فیوز، آی سی و ترانس های موجود در برد پکیج آسیب ببینند. در بسیاری از موارد مشاهده شده است که آی سی ها و خازن ها ترکیده اند!!

نحوه تشخیص سالم بودن فیوز برد پکیج:

فیوزهای موجود در برد پکیج از یک جریان مشخص پشتیبانی می کنند، در صورتی که جریان بیش از حد مجاز شود فیوز می سوزد. توسط یک فازمتر و رعایت اصول ایمنی می توانید از سالم بودن فیوز برد پکیج اطمینان حاصل کنید.

رله فن، پمپ و شیرگاز پکیج چیست و در کجا قرار می گیرند؟:

رله برد پکیج وظیفه آزاد سازی الکترون ها را هنگامی که شناور در کنار آن قرار میگیرد دارد. وقتی الکترون ها آزاد می شوند اتصال برد مدار برقی برقرار می گردد.

برای پیدا کردن رله باید از اهم متر استفاده کنید. برای این کار باید اهم متر را در حالت بیزر قرار دهید و با جابجایی کانکتورهای آن روی کانکتور نول فن، پمپ و شیرگاز، محل رله را پیدا کنید.

آی سی برد پکیج چیست و چگونه کار می کند؟:

یک  integrated circuit) ic) یا مدار مجتمع، مجموعه ای از مدارات الکترونیکی است که
روی قطعه کوچکی از نیمه هادی‌ها قرار میگیرند.

حاصل ترکیب این مجموعه، مدار‌هایی کوچکتر، سریع تر و ارزانتر از مدارهای ساخته شده با اجزای الکترونیکی مجزا است.

ترانس برد پکیج دیواری چیست و چگونه کار می کند؟:

این ترانس ها معمولا وظیفه تبدیل برق شهری 220 ولت را به ولتاژ های پایین مثلا 9 ولت را دارند.

برد زیر مربط به دستگاه پرلا بوتان می باشد، برای مشاهده نقشه برد پکیج پرلا(Perla) بوتان با ما همراه باشید:

نمونه و نقشه برد پکیج پرلا بوتان

1 : بلوک جرقه زن و یون .

2 : مدار قدرت و راه انداز قطعات 220 ولت دستگاه .

3 : بلوک تغذیه برد سبز پکیج پرلا بوتان .

4 : بلوک سنسورها و قطعات low voltage .

5 : بلوک نمایشگر .

6 : بلوک مربوط به تنظیمات دستگاه توسط کاربر و میکروکنترلر برد پکیج پرلای بوتان .

چگونه متوجه بشویم که برد پکیج شوفاژ دیواری معیوب یا خراب شده است؟

(عوامل خرابی برد پکیج دیواری) (برد پکیج بوتان و ایران رادیاتور چیست؟) (تعمیر برد پکیج دیواری)

طول عمر خازن یا قطعات:

عمر بعضی از قطعات برد پکیج مانند خازن ها 1000 ساعت می باشد، در صورتی که عمر قطعات برد پکیج به پایان برسد کارایی خود را از دست می دهند!

ریختن آب روی برد پکیج:

ریختن آب روی برد باعث ایجاد اتصال کوتاه و رسوب گرفتن پایه های قطعات برد شوند و باعث جلوگیری از ارتباط قطعات با برد شوند.

گرد و خاک:

وجود گرد و خاک ، غبار روی برد پکیج باعث اتصال کوتاه یا جلوگیری از اتصال قطعات با یک دیگر می شود.

برای تست خرابی برد پکیج می توانید قطعات موجود روی برد را با اهم متر، ولت متر و … تست کنید.

گاهی اوقات برد پکیج یک خطا را از طریق چراغ چشمک زن و صفحه نمایش موجود در پنل برد را نمایش می دهد، برای مشاهده کد خطا و نحوه عیب یابی پکیج می توانید به قسمت راهنما و نحوه عیب یابی کد خطا پکیج مراجعه نمایید و بر اساس مدل پکیج، کد خطا، نوع خطا و نحوه برطرف کردن کد خطا پکیج را پیدا کنید.

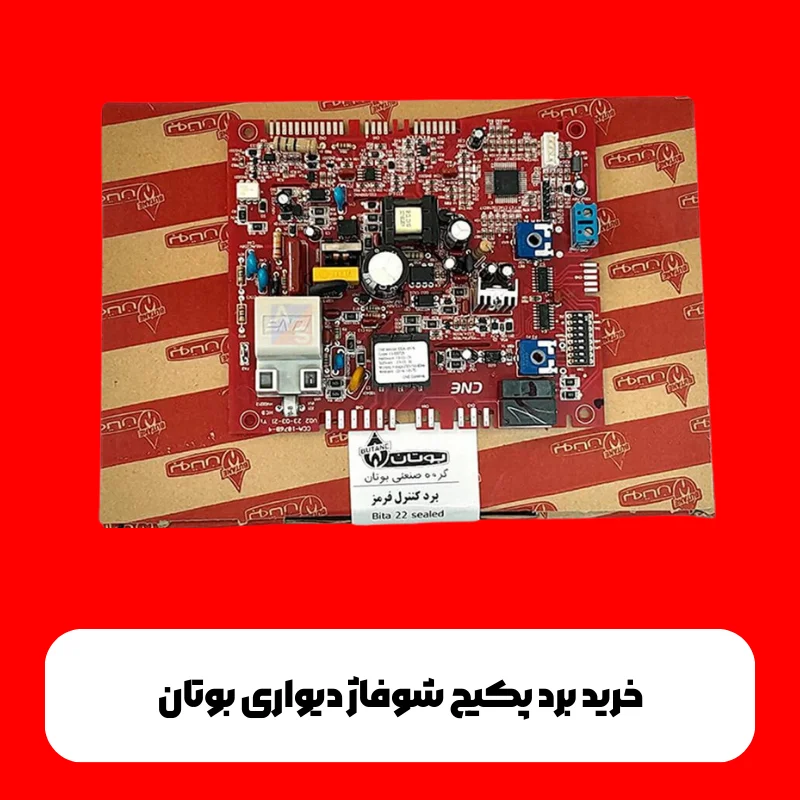

خرید برد پکیج شوفاژ دیواری بوتان:

در صورت معیوب بودن برد پکیج می توانید به صفحه خرید برد کنترل، نمایشگر و جرقه زن پکیج مراجعه نمایید و برد مورد نظر پکیج را خریداری نمایید

علائم خرابی برد پکیج دیواری چیست و چگونه می توانیم برد پکیج را تعمیر کنیم؟

تعمیر برد پکیج

(عوامل خرابی برد پکیج دیواری) (برد پکیج بوتان و ایران رادیاتور چیست؟)

  • نمایش چراغ قرمز برد یا کد خطا روی صفحه نمایشگر دیجیتال:

درصورتی که قطعه ی مورد نظر مربوط به کد خطا را تعویض کرده اید ولی همچنان کد خطا توسط چراغ چشمک زن یا صفحه نمایشگر برد نمایش داده می شود، احتمالا برد پکیج شما خراب می باشد و نیاز به تعویض یا تعمیر دارد.

  • عدم گرمایش مطبوع رادیاتور ها و آب مصرفی:

در صورتی سرویس سالیانه پکیج و رادیاتور، تنظیم شیر گاز و تعویض سنسور های مرتبط به رادیاتور و آب گرم مصرفی را انجام داده اید ولی هنوز مشکل پابرجاست احتمالا برد پکیج شما مشکل دارد.

  • کار نکردن پمپ دستگاه:

در صورتی که پکیج روشن می شود ولی پمپ دستگاه کار نمی کند، اگر از سالم بودن پمپ پکیج مطمئن هستید، احتمالا برد پکیج معیوب شده است. می توانید با برق 220 ولت شهری پمپ پکیج را تست کنید.

اگر پکیج در برق می باشد ولی صفحه نمایشگر یا چراغ چشمک زن برد روشن نمی شود، برد پکیج دیواری خراب می باشد.

هزینه تعمیر برد پکیج چقدر است؟

هزینه های تعمیر با توجه با خرابی برد متفاوت می باشند، ممکن است از 100 هزار تومان تا n تومان هزینه تعمیر برد شود.

پیشنهاد می شود تعمیر برد پکیج را به افراد ماهر و متخصص بسپارید.
